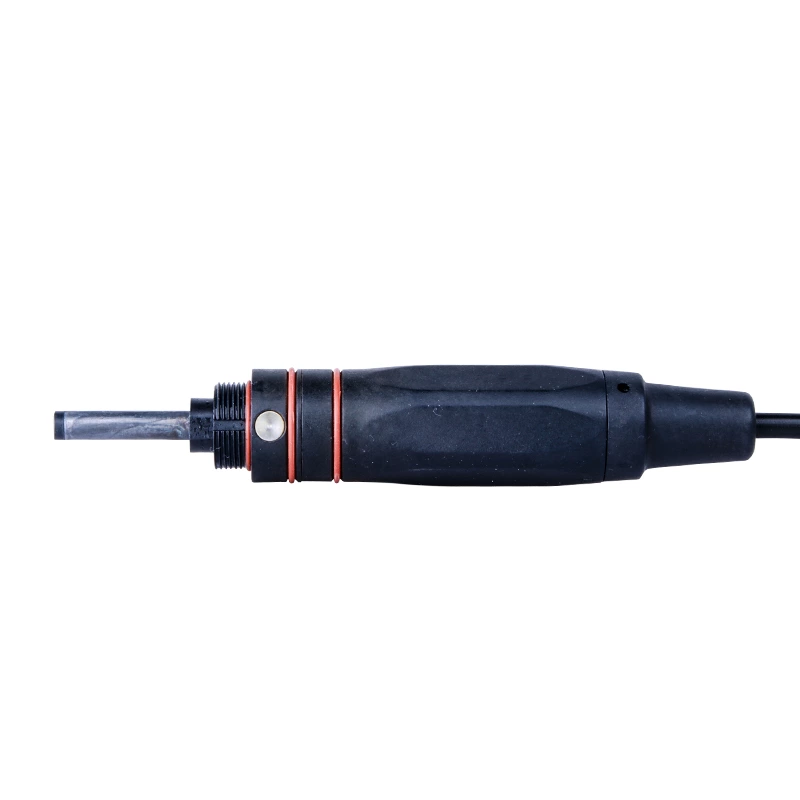

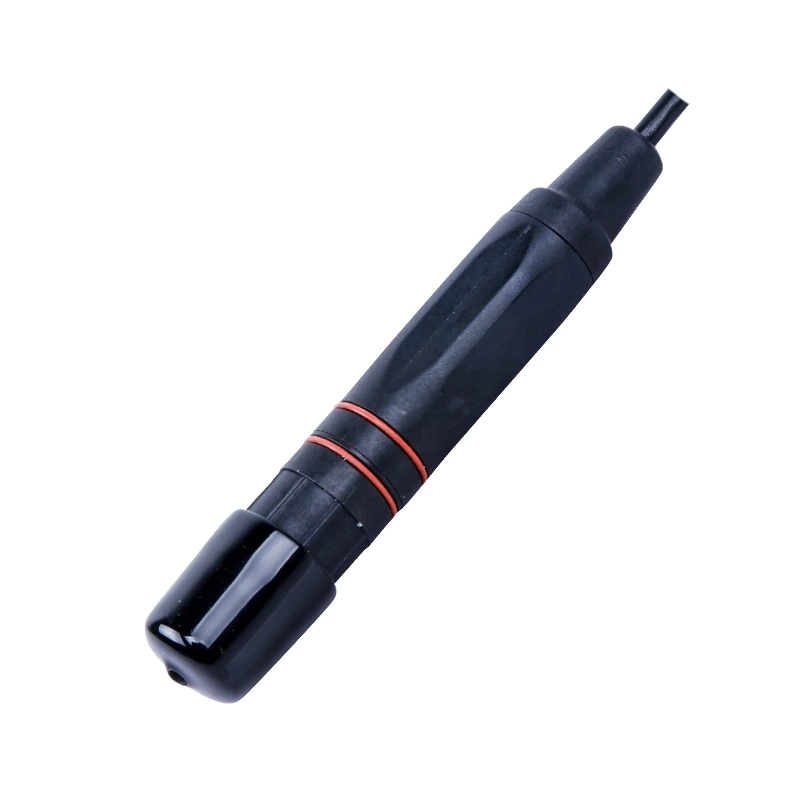

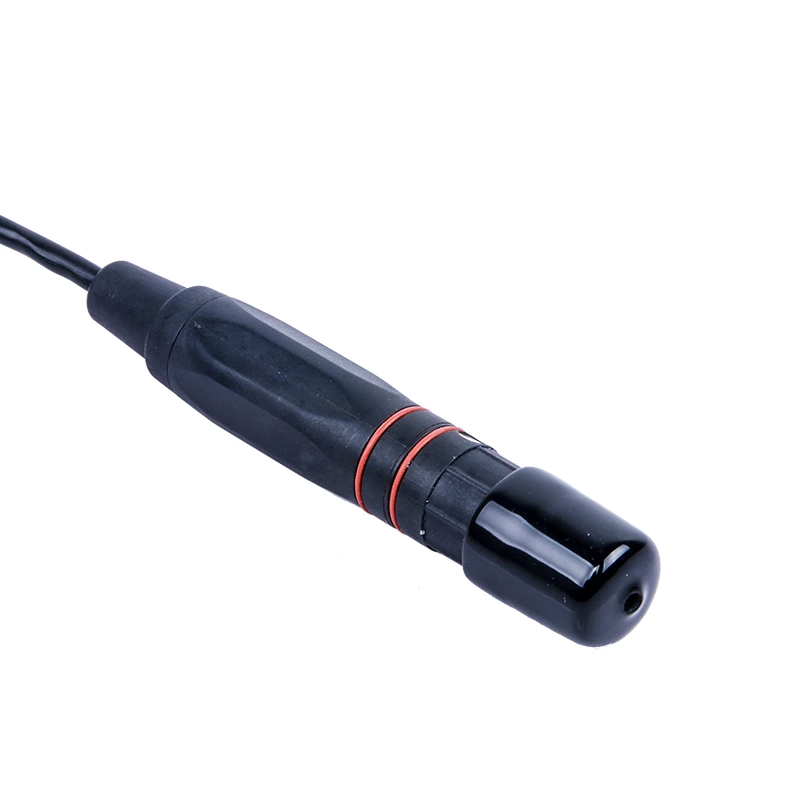

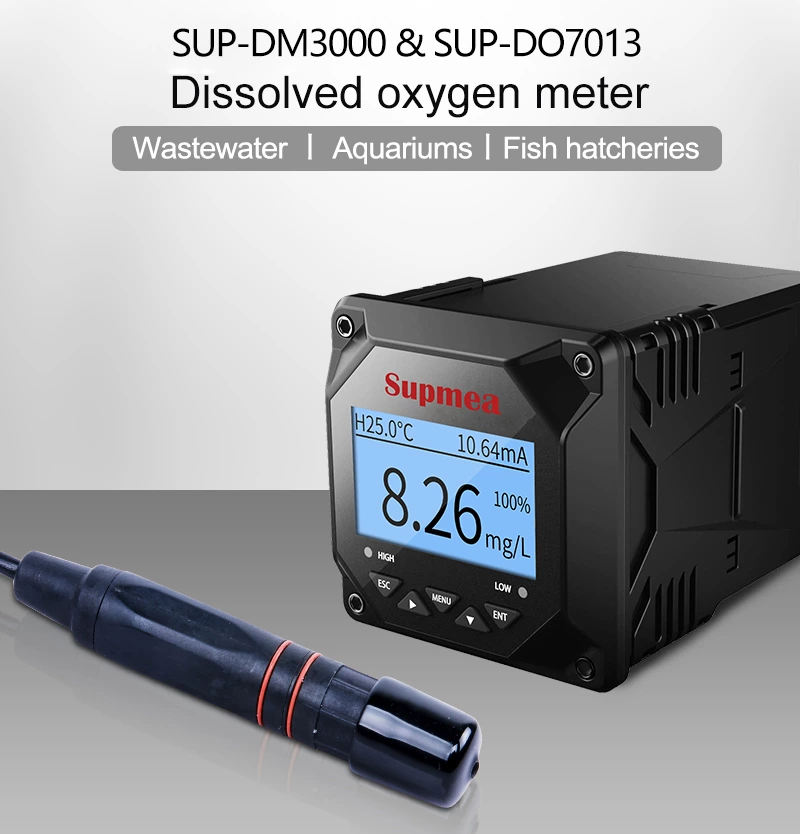

Le capteur d'oxygène dissous électrochimique SUP-DO7013 est largement utilisé dans l'aquaculture, les tests de qualité de l'eau, la collecte de données d'information, les tests de qualité de l'eau IoT, etc.
Plage : 0-20 mg/L
Résolution : 0,01 mg/L
Signal de sortie : RS485
Protocole de communication : MODBUS-RTU
spécification
| La mesure | Valeur DO dans l'eau |
| Plage de mesure | 0~40.00mg/l |
| Résolution | 0.01mg/l |
| Écart de température | -20~60°C |
| Type de capteur | Cellule galvanique capteur |
| Précision de mesure | <0.5mg/l |
| Mode de sortie | Port RS485*1 |
| Protocole de communication | Compatible avec le protocole standard MODBUS-RTU |
| Mode de communication | RS485 9600,8,1,N (par défaut) |
| IDENTIFIANT | 1~255 ID par défaut 01 (0x01) |
| Méthode de fixation | Étalonnage et paramètres de réglage à distance RS485 |
| Mode d'alimentation | 12 VCC |
| Consommation d'énergie | 30 mA à 12 VCC |
Introduction
Protocole de communication du module intelligent Introduction
Port de communication : RS485
Paramètre de port : 9600,N,8,1 (par défaut)
Adresse de l'appareil : 0x01 (par défaut)
Spécifications du protocole : Modbus RTU
Prise en charge des commandes : registre de lecture 0x03
Registre d'écriture 0X06 | Registre d'écriture continue 0x10
| 0x03 lire les données [HEX] | ||||
| 01 | 03 | ×× ×× | ×× ×× | ×× ×× |
| Adresse | Code de fonction | Adresse de tête de données | Longueur des données | Vérifier le code |
| 0x06 écrire des données [HEX] | ||||
| 01 | 06 | ×× ×× | ×× ×× | ×× ×× |
| Adresse | Code de fonction | Adresse de données | Écrire des données | Vérifier le code |
Remarques : Le code de contrôle est 16CRC avec un octet de poids faible en avance.
| 0x10 Données d'écriture continue [HEX] | |||
| 01 | dix | ×× ×× | ×××× |
| Adresse | Code de fonction | Adresse de données | Numéro de registre |
| ×× | ×× ×× | ×× ×× | |
| Numéro d'octet | Écrire des données | Vérifier le code | |
| Adresse | Nom des données | Coefficient de commutation | Statut |
| 0 | Température | 0.1°C | R |
| 1 | FAIRE | 0.01mg/L | R |
| 2 | Saturabilité | 0,1 % OD | R |
| 3 | Capteur. point nul | 0,1% | R. |
| 4 | Capteur. pente | 0,1 mV | R. |
| 5 | Capteur. VM | 0,1%S | R. |
| 6 | État du système. 01 | Formater 4*4 bits 0xFFFF | R. |
| 7 | État du système.02 Adresse de commande utilisateur | Format : 4*4 bits 0xFFFF | L/E |
Remarques : Les données de chaque adresse sont un entier signé de 16 bits, la longueur est de 2 octets.
Le résultat réel = données d'enregistrement * coefficient de commutation
Statut : R = lecture uniquement ; R/W= lecture/écriture
