Transmetteur de niveau radar : le guide ultime pour une mesure de niveau précise

Transmetteur de niveau radar

Dans ce guide complet, nous plongeons dans le monde des transmetteurs de niveau radar, explorant leurs applications, principes de fonctionnement, installation, étalonnage et dépannage. Découvrez comment ces appareils avancés fournissent des mesures de niveau précises et fiables dans diverses industries.

Introduction : Démystifier les transmetteurs de niveau radar

Les transmetteurs de niveau radar ont révolutionné le domaine de la mesure de niveau, fournissant des données précises et fiables dans une large gamme d'applications industrielles. Que vous surveilliez le niveau de liquides, de solides ou de boues, ces appareils sophistiqués offrent des performances et une polyvalence exceptionnelles. Dans ce guide, nous explorerons les tenants et les aboutissants des transmetteurs de niveau radar, de leurs principes de base aux fonctionnalités avancées et conseils de dépannage. Alors plongeons-nous et perçons les mystères des transmetteurs de niveau radar !

Transmetteur de niveau radar : comment ça marche ?

Les transmetteurs de niveau radar utilisent des ondes électromagnétiques pour mesurer la distance entre le capteur et la surface liquide ou solide. En analysant le temps nécessaire au signal radar pour se déplacer vers la surface et revenir, l'appareil détermine avec précision le niveau de la substance. Voici une description étape par étape du fonctionnement des transmetteurs de niveau radar :

• Transmission du signal : L'émetteur de niveau radar émet une courte impulsion micro-ondes.
• Propagation du signal : L'impulsion se propage dans l'air ou dans un guide d'ondes.
• Réflexion : l'impulsion rencontre la surface liquide ou solide et se reflète.
• Réception du signal : l'émetteur de niveau radar capture le signal réfléchi.
• Mesure du temps : L'appareil mesure le temps nécessaire au retour du signal.
• Calcul de la distance : en utilisant la vitesse de la lumière, l'appareil calcule la distance jusqu'à la surface.
• Calcul du niveau : en soustrayant la distance du point de référence, le transmetteur de niveau radar détermine le niveau de la substance.

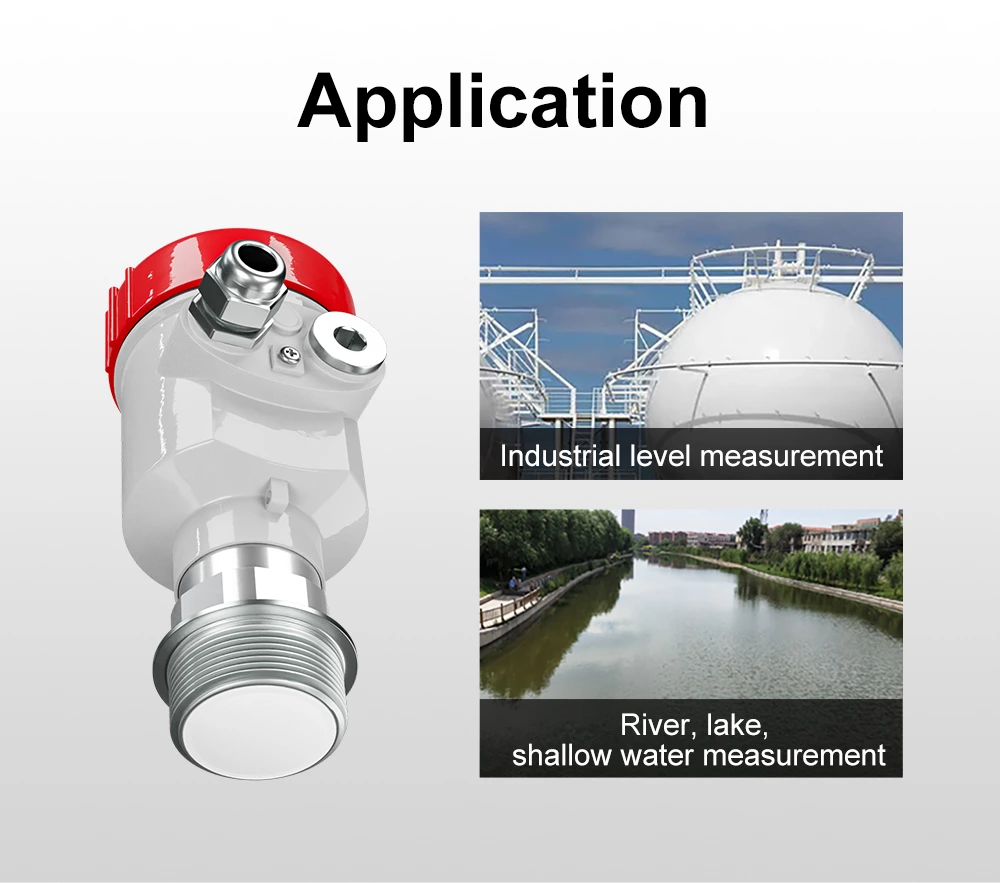

Transmetteur de niveau radar WSR550 76-81 GHz

Émetteurs radar à ondes continues modulées en fréquence (FMCW) (76 ~ 81) GHz (également connus sous le nom de radar à ondes millimétriques), utilisant la bande d'ondes millimétriques avec une fréquence plus élevée que le radar en bande Ku, pour la détection de cibles à longue portée, de forte fumée et de poussière environnement, imagerie longue distance, Il existe des applications importantes dans l'imagerie multispectrale et d'autres aspects, et il peut détecter des cibles plus petites et obtenir un positionnement plus précis que le radar à micro-ondes, avec une résolution plus élevée et une confidentialité plus forte.

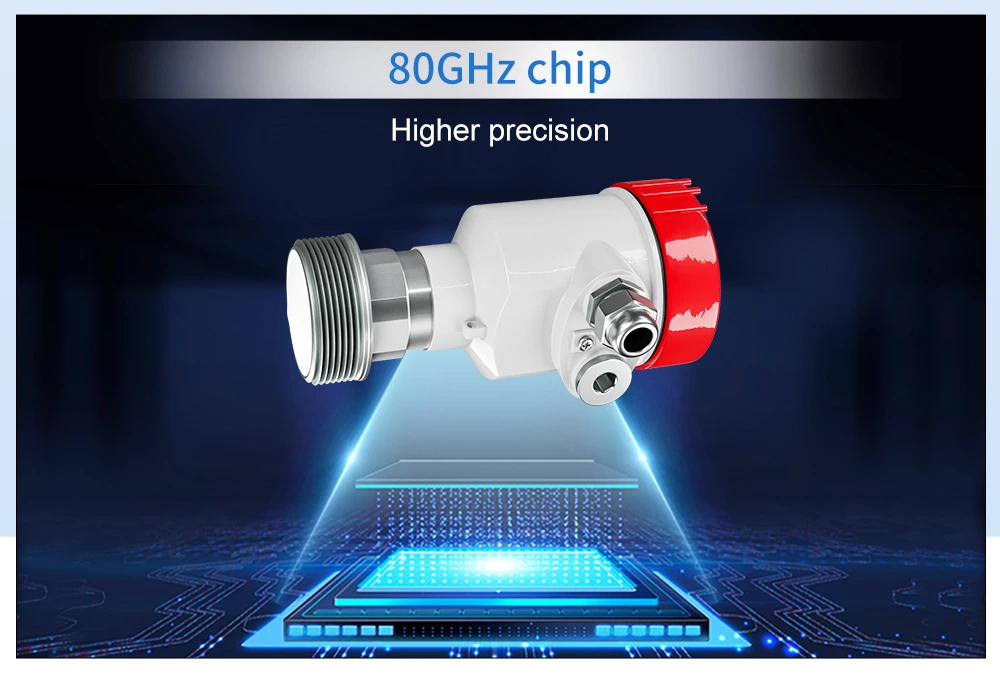

En tant que radar de bande 78 GHz utilisé dans le domaine de la mesure industrielle, niveau de haute précision sans contact
Et la mesure du niveau de liquide présente les avantages incomparables des autres radars à impulsions micro-ondes ordinaires et des radars à ondes guidées,

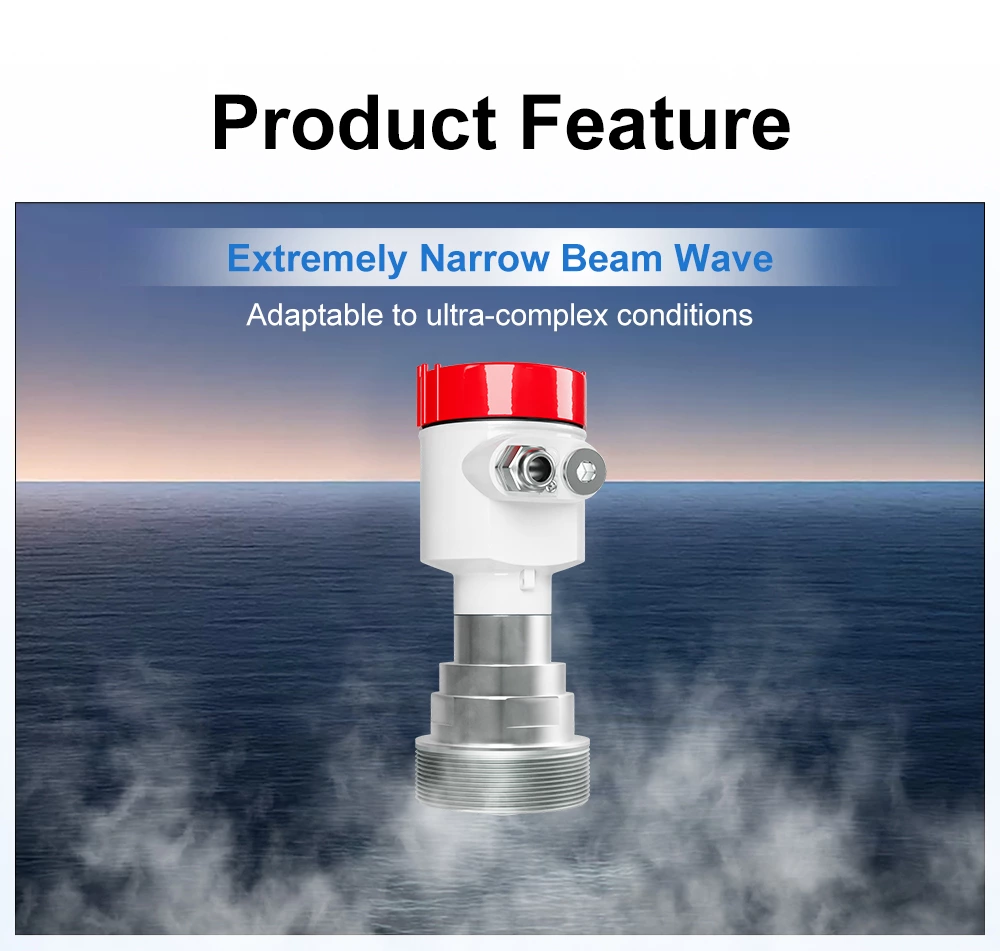

Le faisceau extrêmement étroit et la capacité de pénétration sont plus adaptés aux conditions de travail ultra-complexes sans affaiblir les performances de mesure.

Avantages des transmetteurs de niveau radar

Les transmetteurs de niveau radar offrent de nombreux avantages par rapport aux méthodes traditionnelles de mesure de niveau. Examinons de plus près les principaux avantages de l'utilisation de ces appareils avancés :

• Mesure sans contact : contrairement aux capteurs de niveau à flotteur ou à pression, les transmetteurs de niveau radar fournissent une mesure sans contact, éliminant tout risque de contamination du capteur ou d'usure mécanique.
• Haute précision : grâce à leurs capacités de mesure précises, les transmetteurs de niveau radar fournissent des lectures précises même dans des environnements difficiles avec des turbulences, de la mousse ou de la poussière.
• Polyvalence : les transmetteurs de niveau radar peuvent être utilisés pour mesurer diverses substances, notamment des liquides, des solides et des boues, ce qui les rend très polyvalents dans différentes industries.
• Large gamme : ces appareils peuvent gérer des mesures de niveau dans des réservoirs ou des récipients de différentes tailles et formes, garantissant ainsi la compatibilité avec différentes exigences de processus.
• Surveillance continue : les transmetteurs de niveau radar offrent une surveillance de niveau en temps réel, permettant une maintenance proactive, une gestion des stocks et une optimisation des processus.
• Sécurité : En fournissant des données de niveau précises, les transmetteurs de niveau radar contribuent à maintenir des conditions de fonctionnement sûres, en évitant les situations de remplissage excessif ou de manque d'eau.

Installation et étalonnage des transmetteurs de niveau radar

Une installation et un étalonnage corrects sont cruciaux pour la performance optimale des transmetteurs de niveau radar. Voici les étapes essentielles à suivre :

• Choisir le bon emplacement de montage : Sélectionnez un emplacement qui offre une vue dégagée sur la surface liquide ou solide. Évitez de monter près de murs, de tuyaux ou de structures qui pourraient interférer avec le signal radar.
• Alignement de l'antenne : Assurez-vous que l'antenne est correctement alignée avec la surface et parallèle à celle-ci. Tout désalignement peut entraîner des lectures inexactes.
• Optimisation de la force du signal : ajustez la force du signal pour atteindre la plage de mesure souhaitée. Cela peut généralement être effectué via l'interface de l'appareil ou le logiciel de configuration.
• Étalonnage : Effectuez l'étalonnage initial conformément aux instructions du fabricant. Cette étape établit le niveau de référence et garantit des données de mesure précises.
• Surveillance continue : vérifiez régulièrement les performances du transmetteur de niveau radar et recalibrez-le si nécessaire. Des facteurs tels que les changements de température ou l'accumulation de revêtement peuvent affecter la précision au fil du temps.

Dépannage des problèmes courants avec les transmetteurs de niveau radar

Bien que les transmetteurs de niveau radar soient très fiables, des problèmes occasionnels peuvent survenir. Voici quelques problèmes courants que vous pouvez rencontrer et leurs solutions potentielles :

• Faux échos : de faux échos peuvent se produire en raison d'obstructions, d'agitateurs, de mousse ou de surfaces turbulentes. Ajustez les paramètres de sensibilité, nettoyez l'antenne ou utilisez des dispositifs de mise au point pour minimiser les faux échos.
• Atténuation du signal : la perte de signal peut résulter de vapeurs abondantes, de poussière ou de vapeur. Assurez une ventilation adéquate et envisagez d’utiliser des systèmes de purge ou des rideaux d’air pour maintenir la force du signal.
• Revêtement ou accumulation : un revêtement ou une accumulation de matériau sur l'antenne peut interférer avec la transmission du signal. Nettoyez régulièrement l'antenne ou utilisez des mécanismes autonettoyants, tels que des jets d'air ou des fourches vibrantes.
• Problèmes d’alimentation : une alimentation instable peut entraîner des lectures erratiques. Vérifiez les connexions électriques, utilisez une source d’alimentation stable et envisagez d’installer des dispositifs de protection contre les surtensions.
• Températures extrêmes : les transmetteurs de niveau radar peuvent rencontrer des difficultés à des températures extrêmes. Optez pour des modèles avec des températures nominales appropriées ou utilisez des mécanismes de refroidissement ou de chauffage supplémentaires.
• Calibrage incorrect : si l'appareil fournit systématiquement des mesures inexactes, recalibrez-le en suivant les directives du fabricant. Assurez-vous que le processus d'étalonnage prend en compte les facteurs environnementaux et les caractéristiques des matériaux.

FAQ sur les transmetteurs de niveau radar

Q : Les transmetteurs de niveau radar peuvent-ils être utilisés dans des environnements dangereux ?

R : Oui, de nombreux transmetteurs de niveau radar sont conçus pour les zones dangereuses et sont conformes aux normes de sécurité telles que ATEX ou IECEx.

Q : Quelle est la plage de mesure typique des transmetteurs de niveau radar ?

R : Les transmetteurs de niveau radar peuvent mesurer des distances allant de quelques centimètres à plusieurs dizaines de mètres, selon le modèle.

Q : Les transmetteurs de niveau radar sont-ils affectés par la mousse ou les agitateurs dans les réservoirs ?

R : Certains transmetteurs de niveau radar sont équipés d'algorithmes avancés pour supprimer la mousse et ignorer les pales de l'agitateur, garantissant des lectures précises.

Q : Les transmetteurs de niveau radar peuvent-ils mesurer des liquides ou des solides corrosifs ?

R : Oui, certains modèles de transmetteurs de niveau radar sont spécialement conçus pour gérer des substances corrosives, en utilisant des matériaux résistants ou des revêtements protecteurs.

Q : À quelle fréquence les transmetteurs de niveau radar doivent-ils être étalonnés ?

R : La fréquence d'étalonnage dépend de l'application et des conditions environnementales. En règle générale, un étalonnage annuel est recommandé, mais des industries ou des réglementations spécifiques peuvent nécessiter des étalonnages plus fréquents.

Q : Les transmetteurs de niveau radar peuvent-ils être utilisés dans des applications hygiéniques, telles que les industries alimentaires ou pharmaceutiques ?

R : Oui, il existe des transmetteurs de niveau radar disponibles avec des conceptions hygiéniques, des surfaces lisses et des matériaux conformes à la FDA adaptés aux applications sanitaires.

Conclusion : Transmetteurs de niveau radar pour une mesure de niveau précise

Les transmetteurs de niveau radar ont transformé la façon dont les industries mesurent et surveillent les niveaux de liquides, de solides et de boues. Leur fonctionnement sans contact, leur haute précision et leur polyvalence en font un choix idéal pour diverses applications, garantissant des données fiables pour le contrôle des processus, la gestion des stocks et la sécurité.

En comprenant leurs principes de fonctionnement, leur installation correcte, leurs techniques d'étalonnage et leurs conseils de dépannage, vous pouvez optimiser les performances des transmetteurs de niveau radar dans votre environnement spécifique. Adoptez cette technologie avancée et débloquez des capacités de mesure de niveau précises pour une efficacité opérationnelle améliorée.
