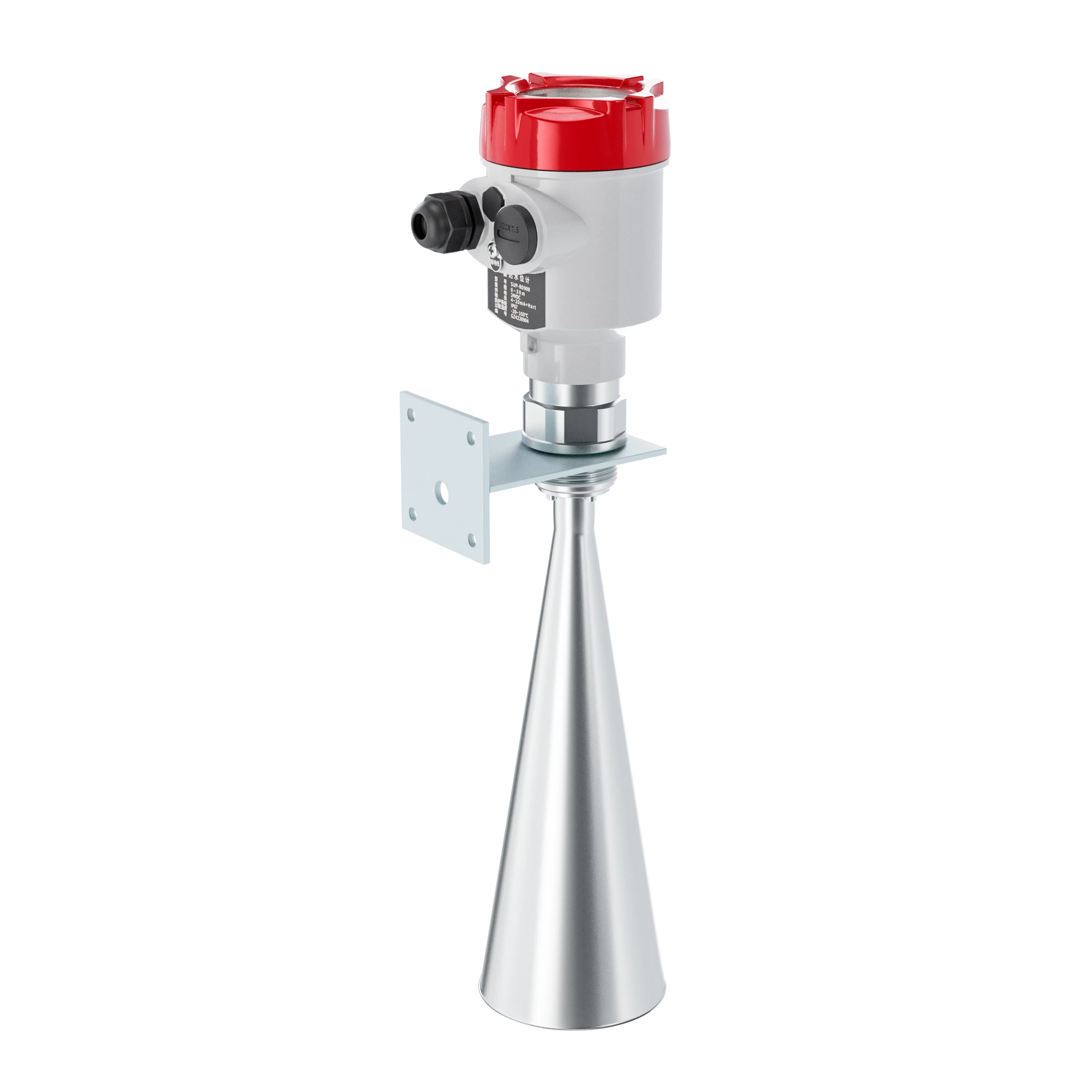

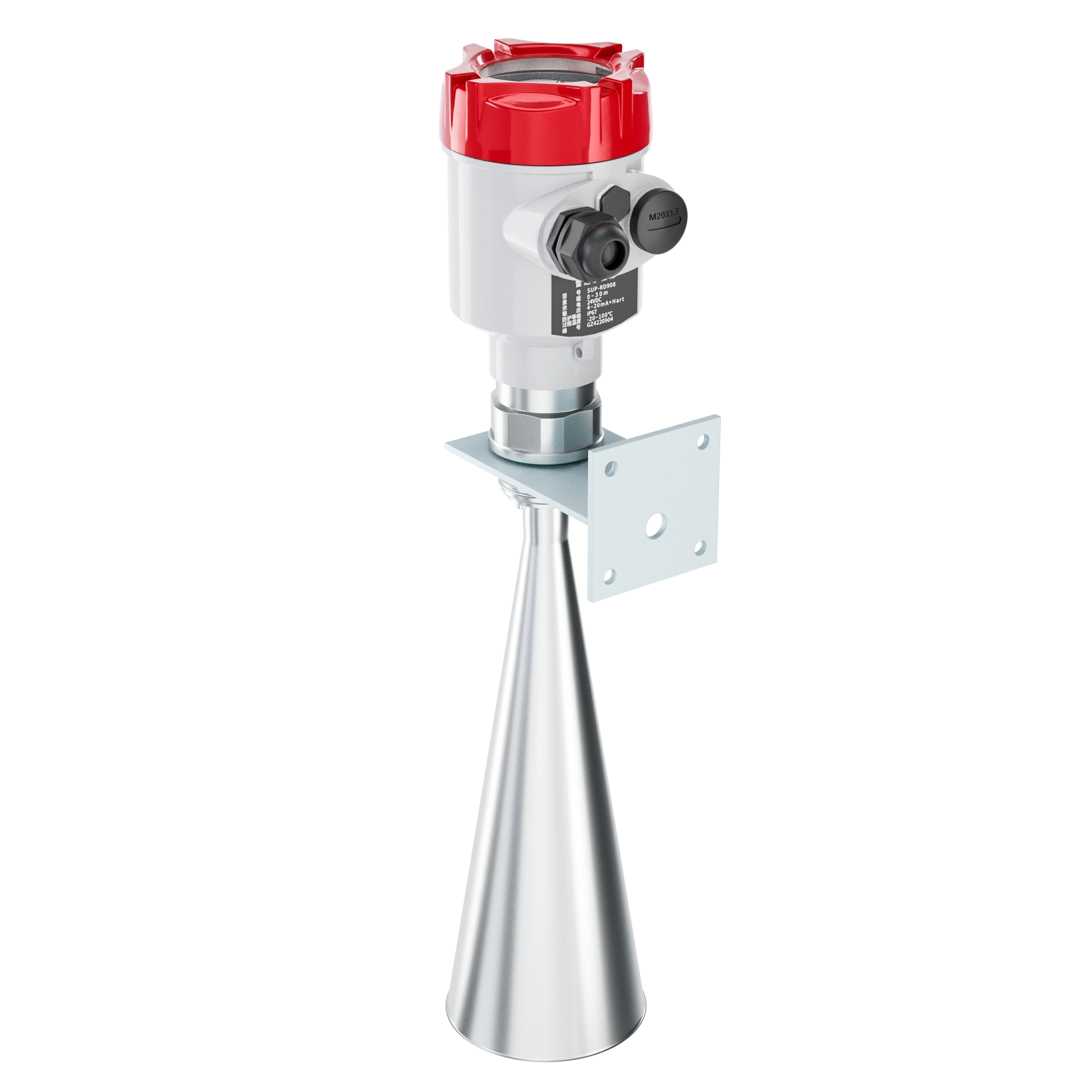

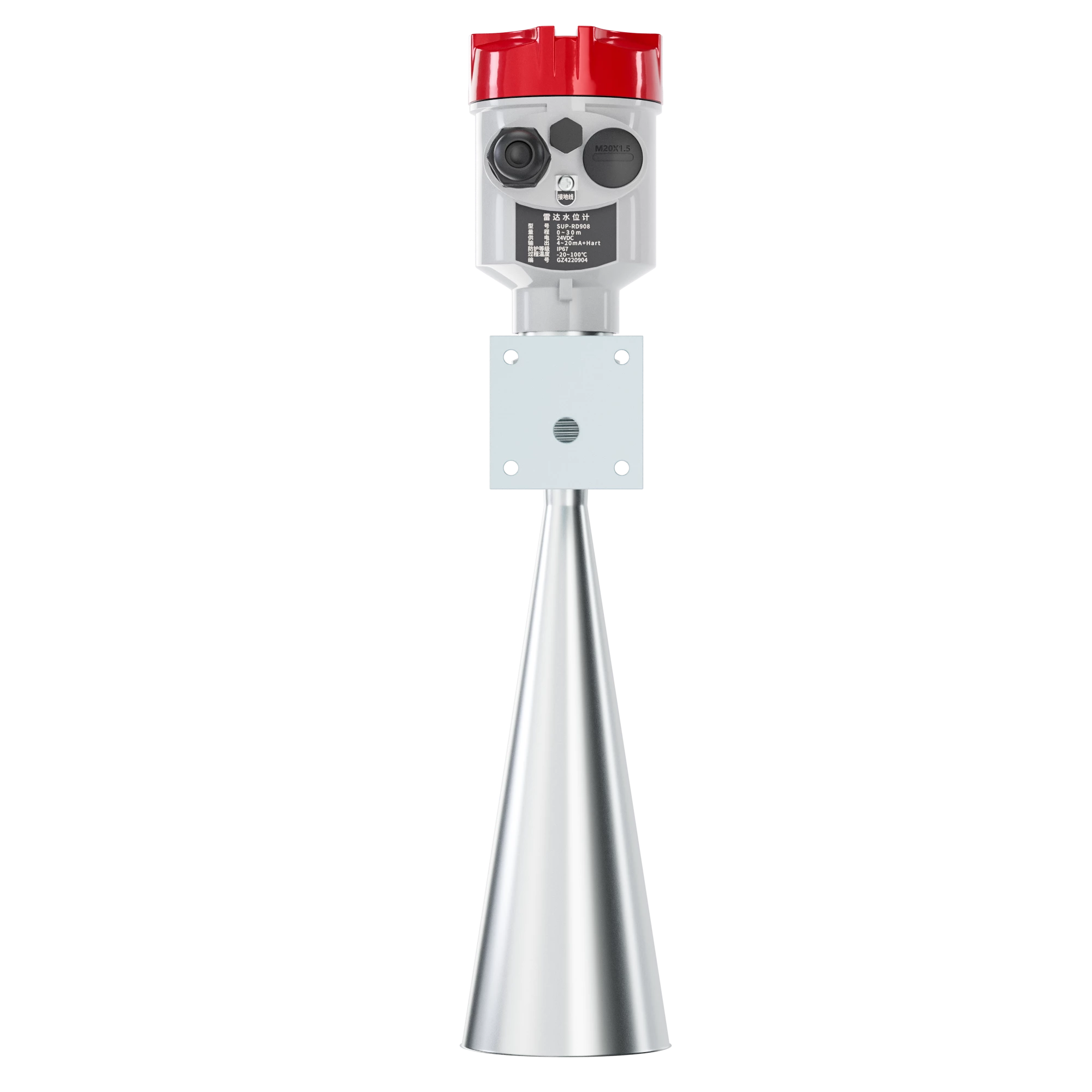

| Produit | Indicateur de niveau radar |
| Modèle | SUP-RD909 |
| Plage de mesure | 0-70 mètres |

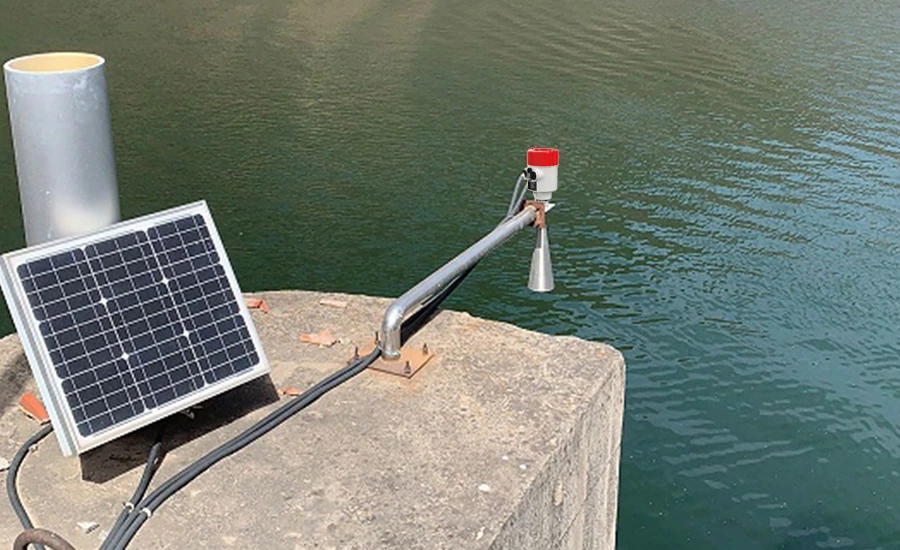

| Application | Rivières, lacs, hauts-fonds |

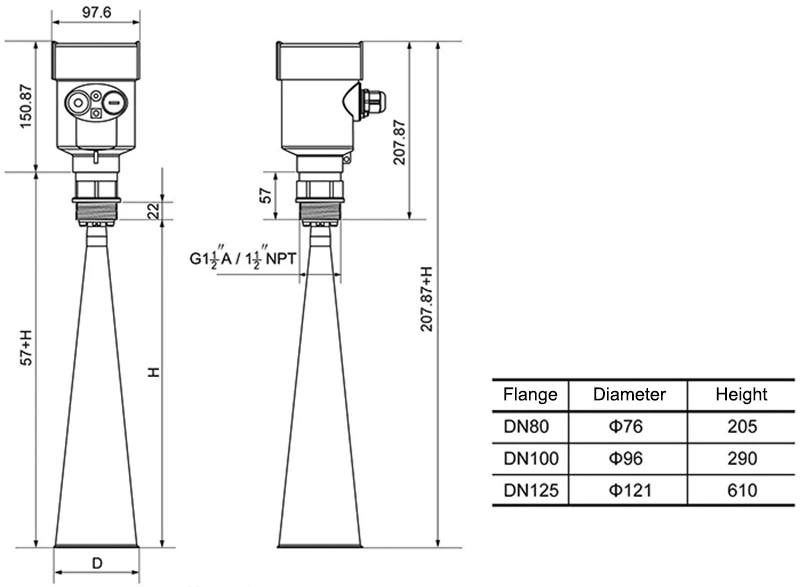

| Connexion au processus | Filetage G1½ A"/cadre/bride |
| Température moyenne | -40 ℃ ~ 100 ℃ |
| Pression de processus | Pression normale |
| Précision | ±20mm |
| Degré de protection | IP67/IP65 |
| Gamme de fréquences | 26 GHz |
| Sortie de signal | 4-20 mA (deux fils/quatre) |
| RS485/Modbus |
| Source de courant | DC (6 ~ 24 V)/quatre fils
DC 24 V/deux fils |
Le mesureur de niveau radar SUP-RD909 adopte une fréquence d'émission recommandée par l'industrie de 26 GHz. La plage de mesure allant jusqu'à 70 mètres, couvrant la mesure du niveau d'eau d'un grand réservoir.
 |  |  |
| S'installe au diamètre du 1/4 ou 1/6. Remarque : La distance minimale par rapport à la paroi du réservoir doit être de 200 mm. Remarque : ① donnée ②Le centre du conteneur ou axe de symétrie | Le niveau supérieur du réservoir conique, peut être installé en haut du réservoir est intermédiaire, peut garantir la mesure jusqu'au fond conique | Une antenne d'alimentation vers la surface d'alignement vertical. Si la surface est rugueuse, l'angle de pile doit être utilisé pour ajuster l'angle de la bride du cardan de l'antenne par rapport à la surface d'alignement. (En raison de l'inclinaison de la surface solide, cela entraînera une atténuation de l'écho, voire une perte de signal.) |
