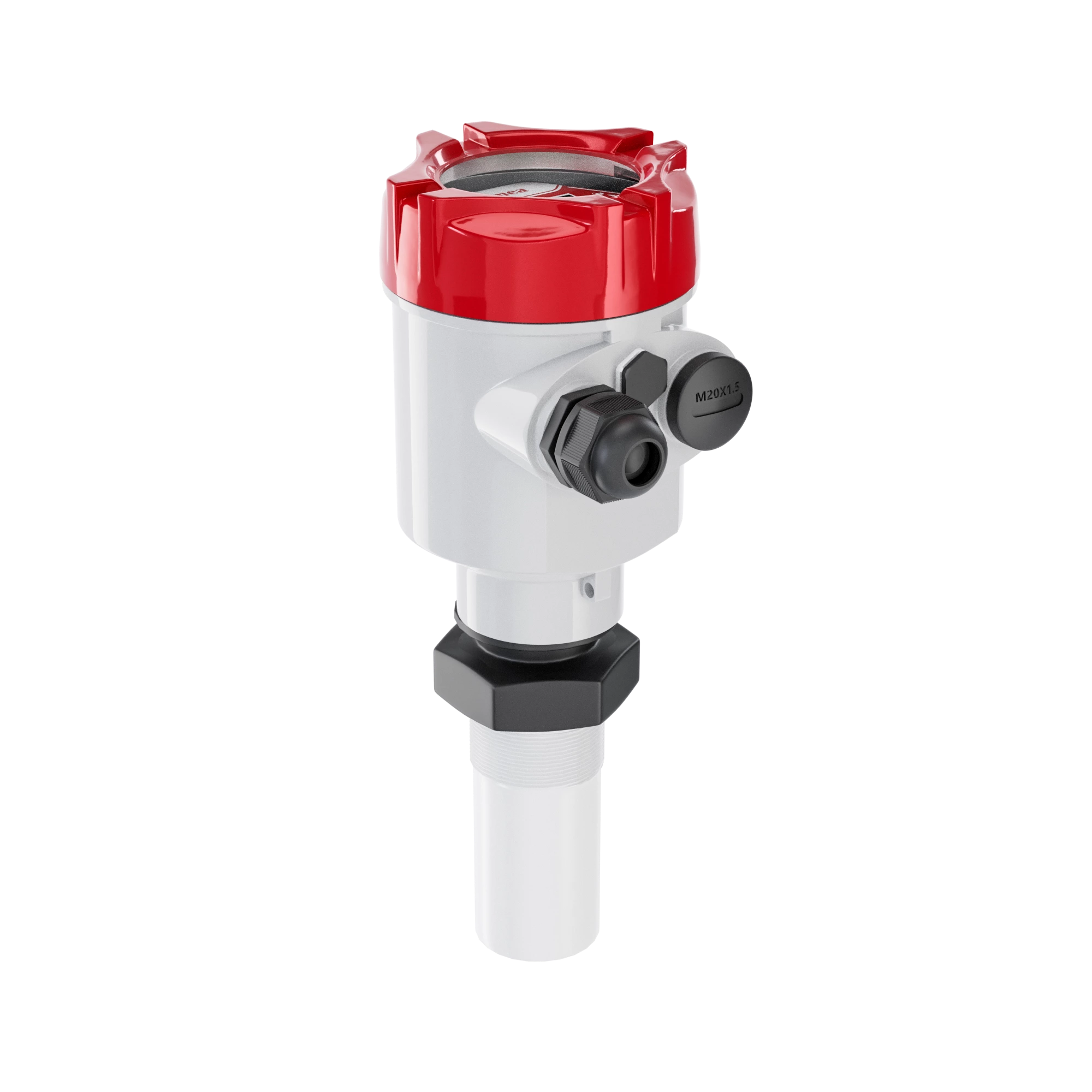

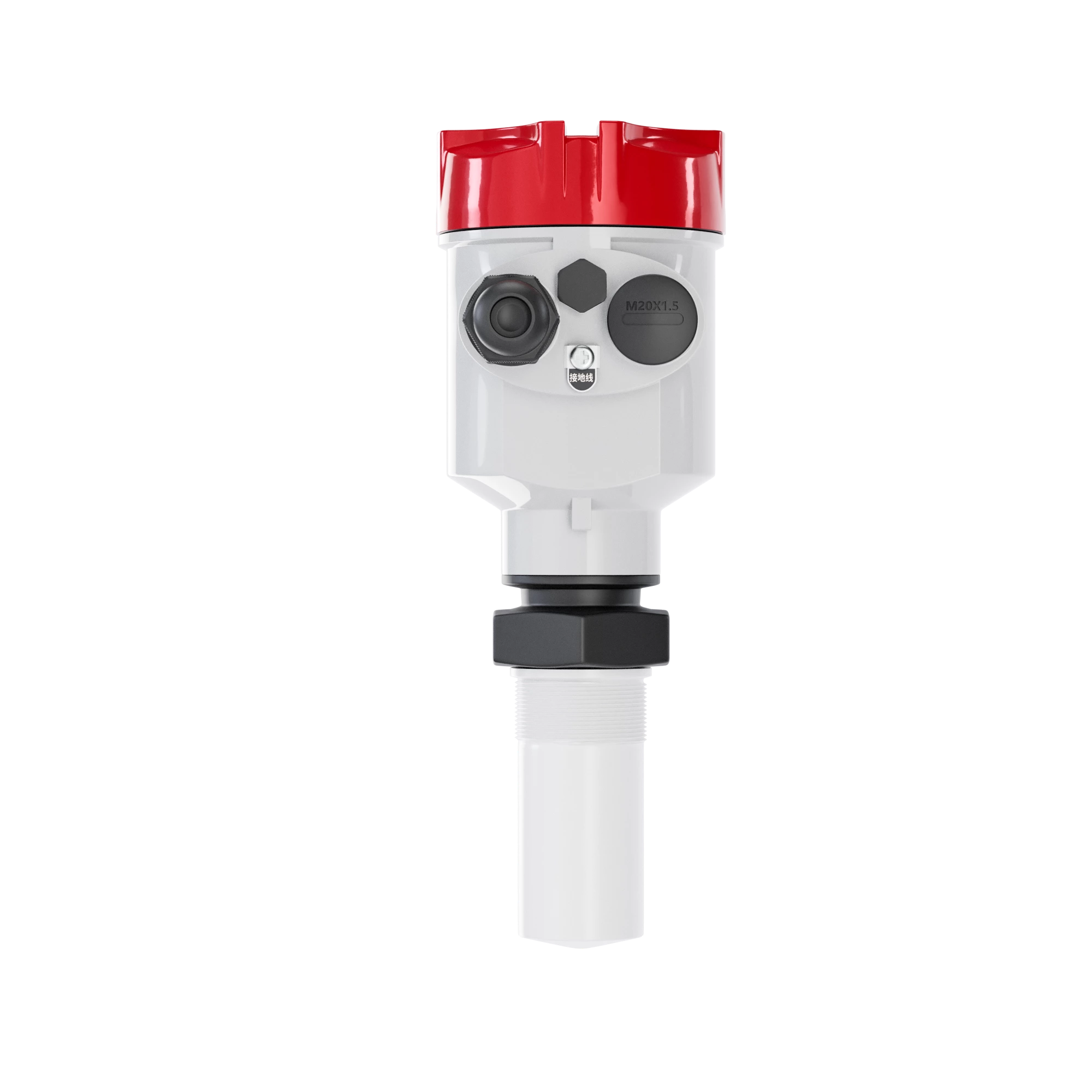

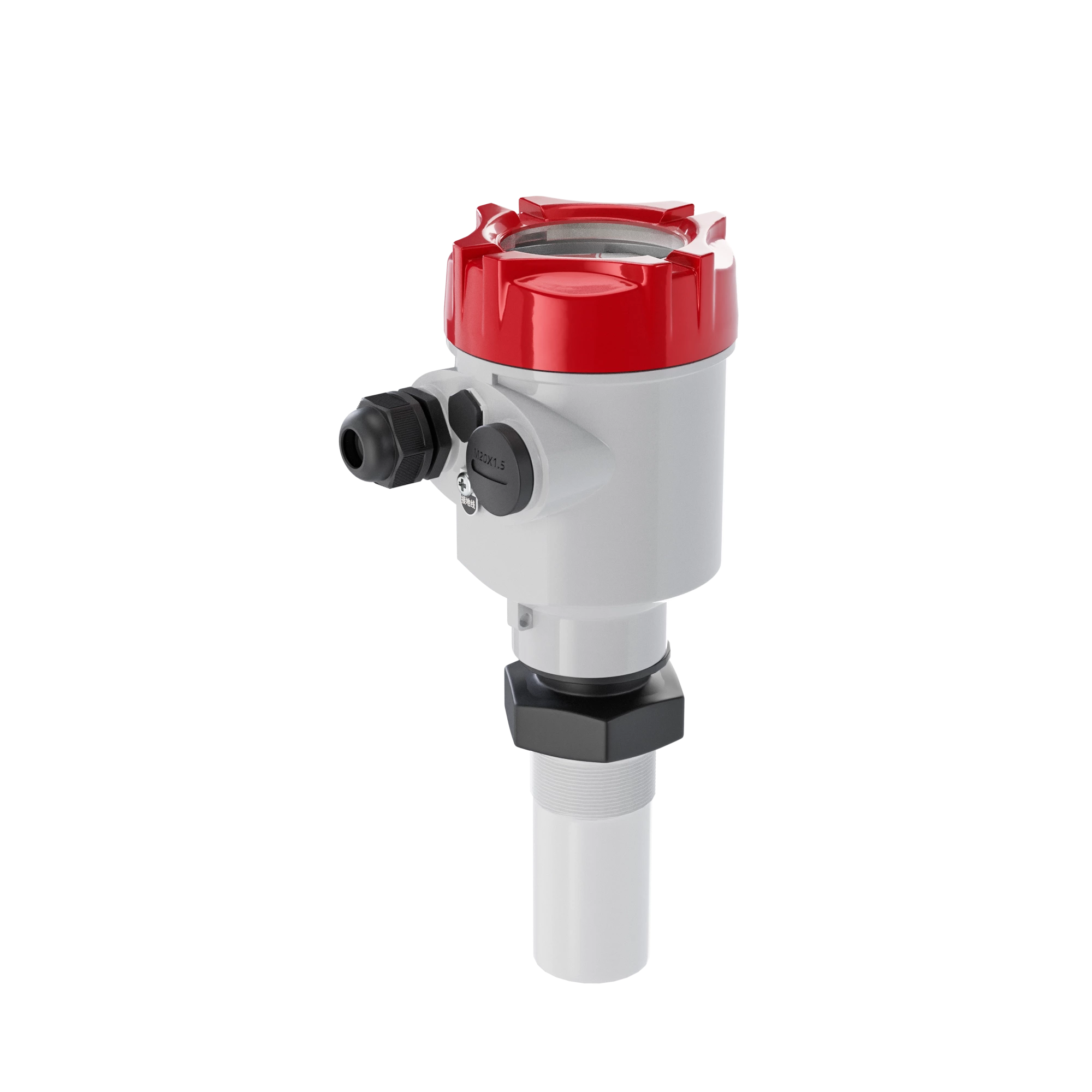

SUP-RD901 Indicateur de niveau radar pour liquide corrosif

SUP-RD901 Radar sans contact avec une mise en service simple, un fonctionnement sans problème permet d'économiser du temps et de l'argent. Matériau de capteur PTFE, destiné à une utilisation dans une large gamme d'applications, que ce soit dans de simples réservoirs de stockage, dans des milieux corrosifs ou agressifs ou dans des applications de jaugeage de réservoirs de haute précision.

Caractéristiques

Portée : 0~10 m
Application : Liquide corrosif
Gamme de fréquences : 26 GHz

spécification

Produit	Indicateur de niveau radar
Modèle	SUP-RD901
Précision	±5 mm (portée 5 m) ±10 mm (portée 10 m)
Application	Liquide corrosif
Connexion au processus	Filetage, bride
Température moyenne	-40 ℃ ~ 130 ℃
Pression de processus	-0,1 ~ 0,3MPa
Degré de protection	IP67
Gamme de fréquences	26 GHz
Sortie de signal	4-20mA
Sortie de signal	RS485/Modbus
Source de courant	DC (6 ~ 24 V)/quatre fils DC 24 V/deux fils

Introduction

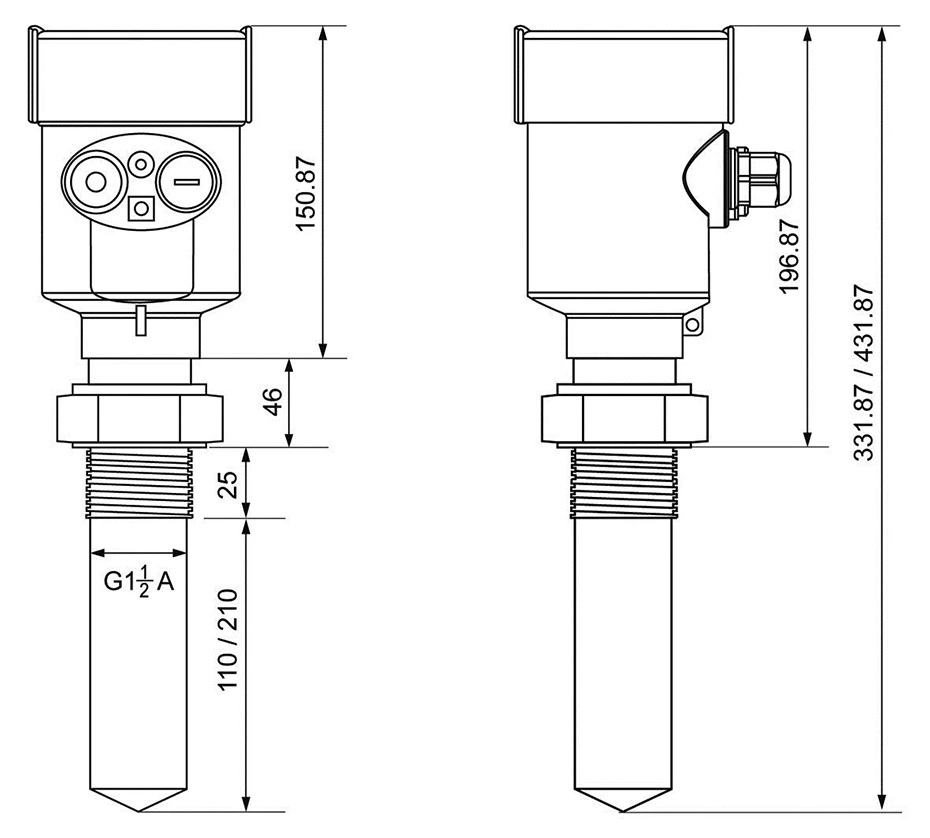

Taille du produit

901 radar level meter size

Guide d'installation

901 indicateur de niveau radar intal dans le réservoir

S'installe au diamètre du 1/4 ou 1/6. La distance minimale de la paroi du réservoir doit être de 200 mm.

Remarque : ① donnée ②Le centre du conteneur ou l'axe de symétrie

901 indicateur de niveau radar intal dans le réservoir

Le niveau supérieur du réservoir conique, peut être installé au sommet du réservoir est intermédiaire, peut garantir la mesure au fond conique

indicateur de niveau radar installé dans le réservoir

Une antenne d'alimentation à la surface d'alignement vertical. Si la surface est rugueuse, l'angle d'empilement doit être utilisé pour ajuster l'angle de la bride de cardan de l'antenne à la surface d'alignement.
